粉末耗材

广州赛隆的核心技术团队来自西北有色金属研究院粉末冶金研究所,长期从事稀有金属球形粉末制备、高性能粉末冶金制品生产等相关工作。

采用高纯氩气雾化及等离子旋转电极雾化工艺制备高品质球形稀有金属粉末,产品包括钛合金、Ti-Al合金、Ti2AlNb、Ti-Ta合金、Ti-Nb(-Zr)合金、铌合金、钽合金等。粉末氧含量低、球形率高、流动性好、性能稳定,可很好的满足电子束铺粉3D打印、激光铺粉3D打印、激光同轴送粉3D打印等工艺的不同需求。

可生产粉末类型:

TiAl粉末:Ti48Al2Cr2Nb Ti2AlNb Ti45Al8Nb……

钛合金粉末:CP-Ti, TC4, TC4ELI , TA7ELI, TC11 ……

医用粉末:TiTaNbZr, TiNbZr, NiTi, CoCrMo……

难熔、高熵合金粉末: Stellite, Nb521, Ti-Ta,Ta,W……


PREP法制备的典型球形金属粉末

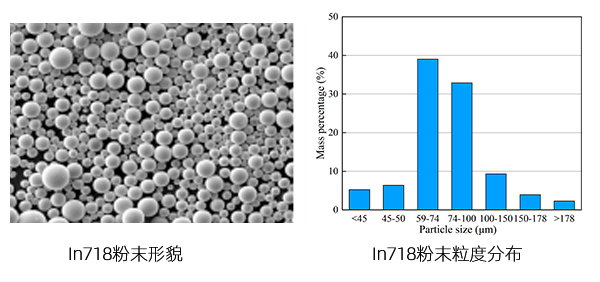

航天航空用Inconel718粉末

化学成分(Inconel718)

ElementsCrNiNbAlTiCoCO
NSi
Wt.%19.2051.845.113.280.450.890.0370.0070.0030.20


粉末物理性能:

球形率:>90%

粒度:<74μm粉末百分比≥50%

流动性:14s/50g

松装密度:4.91g/cm3

振实密度:5.35/cm3

基本无不规则粉末及卫星粉

粉末

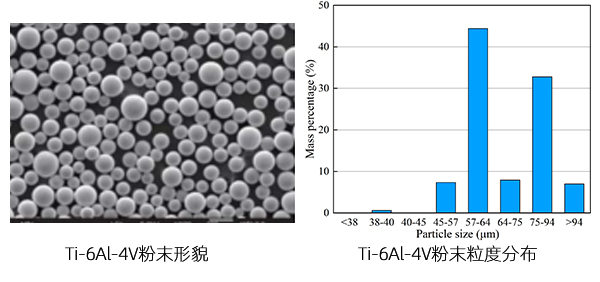

SEBM 用Ti-6Al-4V粉末

化学成分(Ti-6Al-4V)

ElementsAlVCFeONHTi
Wt.%6.464.330.020.20.0780.020.002Bal


粉末物理性能:

球形率:>90%

粒度:D50≈70μm

流动性:27s/50g

松装密度:2.65g/cm3

振实密度:2.86/cm3

基本无不规则粉末及卫星粉

粉末

生物医疗领域用钽粉末


化学成分

元素CONHNbFeTi
WMoSiNiTa
YY/T096610030010015100010010050205100Bal.
赛隆钽粉1050
3010<103010<30<20<3010Bal.



粉末物理性能:

球形率:>90%

粒度:<105μm

流动性:7.5s/50g

松装密度:9.3g/cm3

振实密度:9.8/cm3

基本无不规则粉末及卫星粉


粉末

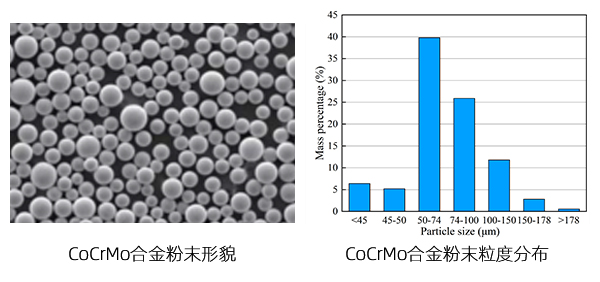

生物医疗领域用CoCrMo合金粉末

化学成分(CoCr28Mo6)

ElementsCrMoNiFeCMnSiOCo
Wt.%28.756.570.520.080.180.0020.020.03
Bal.



粉末物理性能:

球形率:>90%

粒度:<74μm粉末百分比≥50%

流动性:12s/50g

松装密度:5.17g/cm3

振实密度:5.62/cm3

基本无不规则粉末及卫星粉

粉末

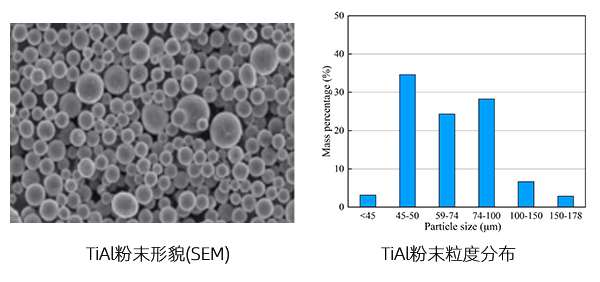

航空航天粉末冶金及SEBM用TiAl(4822)粉末

化学成分(Ti-48Al-2Nb-2Cr(at.%)/ Ti-32.4Al-4.76Nb-2.66Cr(wt.%))

ElementsAlNbCrONCH
Wt.%33.54.812.710.080.0080.0080.001



粉末物理性能:

球形率:>90%

粒度:D50≈100μm

流动性:24s/50g

松装密度:2.53g/cm3

振实密度:2.59/cm3

基本无不规则粉末及卫星粉

粉末

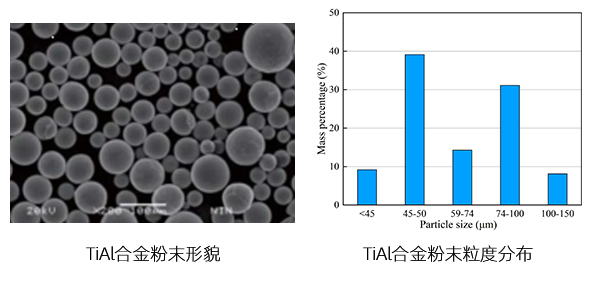

航空航天粉末冶金及SEBM用TiAl粉末

化学成分(Ti-45Al-7Nb-0.3W(at.%)/ Ti-28.8Al-15.4Nb-1.3W(wt.%))

ElementsAlNbwONCH
Wt.%28.315.01.270.090.0080.0080.001


粉末物理性能:

球形率:>90%

粒度: D50≈80μm

流动性:29s/50g

松装密度:2.57g/cm3

振实密度:2.61/cm3

粉末球形度高,基本无不规则粉末、卫星粉及空心粉

化学成分可根据用户需求可进行个别元素补充或添加,如Al、W


粉末
